Rambukke – Pile Drivere

Hydrohamre – Rambukke – Ramslag – Pile Drivere – Impact Hamre

Pælefundering – Ramning af Funderingspæle – Spunsramning

Lej eller køb

For onshore og offshore

Nor-Trade tilbyder et bredt program af Dawson hydrohamre fra små HPH1200 med 3000 kg totalvægt og 12 kNm energioverførsel til store med 35-40 tons total vægt (vægt afhængig af rammehoved) med 150 kNm energioverførsel.

Modelrække HPH1200, HPH1800, HPH2500, HPH6500, HPH10k, HPH12k og HPH15k

De mindre hamre er velegnede til installation af spuns, f.eks. monteret på en gravemaskine – de største for mange opgaver onshore og offshore.

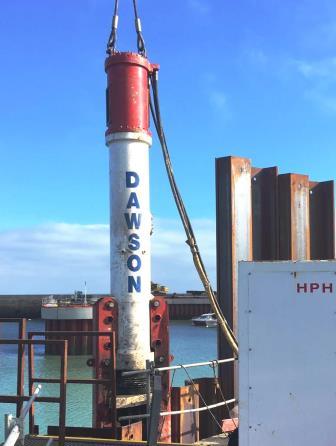

Hamrene anvendes frithængende fra kran, monteret på gravemaskine eller mæglerstyret fra rammemaskine



Dawson Hydrohamre er hydrauliske double action hamrer med høj slagfrekvens – fra 80 til 120 slag/min.

Alle Dawson hamrene kan operere under vand.

Hammerkonfigurationer

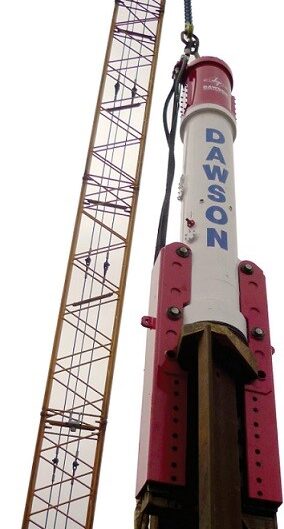

De mindre pælehamre HPH1200, HPH1800 og HPH2500 har relativ lav vægt og begrænset højde og bredde. De er velegnede for montering på en gravemaskine. Hamrene er standard forsynet med spunsben – sheet legs – der kan være lange eller korte, alt efter behov. Med forskellige føringer (inserts) monteret på  benene, kan hamrene tilpasses for installation af spuns, stålprofiler og rør.

Også de større HPH4500 og HPH6500 kan leveres med spunsben, men leveres ligesom de største hamre normalt med rammehat (sleeve) for installation af rør. En 36″ rammehat eller 48″ rammehat med relevante føringer  monteret, dækker alle standarddiametre op til 1214 mm. HPH12k og HPH15k anvendes overvejende til offshore projekter,

Med det brede modelprogram af hydrauliske hamre fra HPH1200 med 12 kNm energioverførsel til HPH15000 med 150 kNm energioverførsel og mange typer føringer og rammehatte, findes der en Dawson hammer for ethvert behov.

HPH1800 og HPH2500 er velegnede for mange entreprenøropgaver, fordi de kan installere både spuns og rør op til 450 mm ø med de monterede sheet legs – forudsat naturligvis, at jordbundsforholdene tillader det.

Karakteristika for Dawsonhamre



• Høj slagfrekvens (fra 80 til 120 slag/min) giver hurtig pæleindtrængning
• Høj energioverførsel
• Energiovervågning på skærm
• Fuld historik for hammerydelse
• Intelligent slagkontrol
• Fejldiagnose på skærm

Et elektronisk system overvåger konstant ramvægtens position. Dette medfører en stadig optimering af hammerydelsen under varierende rammeforhold – f.eks. ved hård ramning med rebound og blød ramning med hammerløb/drop etc.

Information om Pæleramningen



Da det elektroniske system konstant overvåger ramvægtens position, er dens hastighed kendt, og da ramvægtens masse er kendt kan energioutput beregnes nøjagtigt af systemet. Det vises på skærmen på power pack.

Al information er til rådighed på skærmen og kan overføres direkte til en laptop via speciel interface software fra Dawson.

Oplysningerne kan derved saves i standard spreadsheet format, således at oplysninger slag for slag for hver installeret pæl og oplysninger om dag for dag produktivitet kan dokumenteres.

Spunsben eller Rammehoved

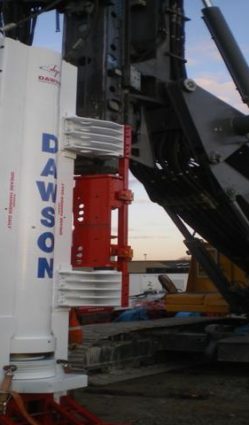

Når hamrene leveres med spunsben, kan de være korte eller lange. Korte ben anvendes normalt, når hammeren ønskes anvendt mæglerstyret og lange ben, når de ønskes anvendt frithængende fra kran.

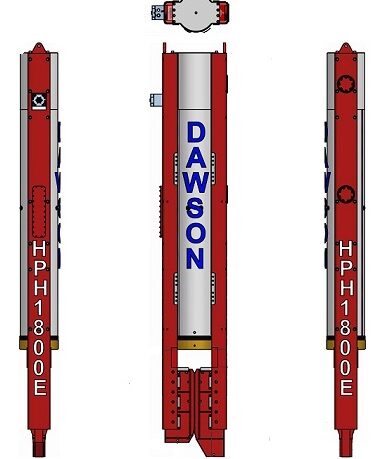

HPH1200, HPH1800 og HPH2500 leveres med ben. Med forskellige føringer monteret mellem benene kan forskellige spunstyper installeres.

HPH1800 og HPH2500 kan med de monterede ben også installere rør 430 mm ø og 530 mm ø – samt med de rigtige føringer tillige rør med mindre diametre, jfr. billedet med tværsnitstegning.

HPH4500 og HPH6500 kan leveres med og uden ben. Med ben og de rigtige føringer kan næsten alle typer spuns installeres.

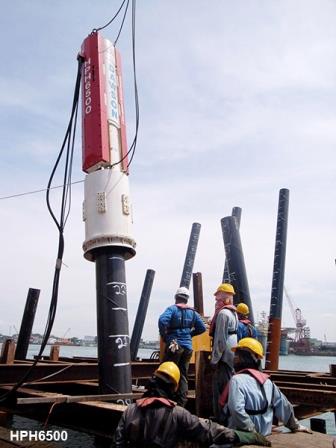

Med rammehoved (sleeve) monteret i stedet for ben, kan hammeren installere rør med større diameter.

De større hamre leveres altid med rammehoved.

Specifikationer – Hamre og Power Packs

Hamre	Dim.	HPH1200	HPH1800	HPH2500	HPH4500	HPH6500	HPH10k	HPH15k
Vægt, Ramvægt	kg	1040	1500	2040	3500	4650	8000	12000
Rammehastighed	m/sek	4.76	4.99	4.98	5.05	5.25	5.00	5.00
Max. Energi	kNm	12	19	25	45	65	100	150
Slaghastighed	sl/min	80-120	80-120	80-120	80-120	80-120	80-120	80-120
Længde, hammer	mm	3800	3930	4430	4650	5350	NA	NA
Længde med ben	mm	4670	5050	5300	5500	6458	NA	NA
Længde med 36” sleeve	mm	NA	NA	NA	5597	6310	NA	NA
Vægt, hammer	kg	3000	4250	6000	8500	10400	NA	NA
Vægt med ben	kg	3000	4250	7000	10750	14600	NA	NA
Vægt med 36”/48” sleeve	kg	NA	NA	NA	10000 (36”)	13500 (36”)	21000 (48”)	35000 (48”)
Power Packs
Motor Effekt	kW	93	93	93	120	168	280	470
Hydraulisk tryk	bar	240	230	230	250	270	250	280
Olieflow	l/min	75	105	150	230	270	490	850
Brændst. forbrug @ 60%	l/h	15.2	15.2	15.2	19.9	28	55	78.6
Længde	cm	285	285	285	330	380	400	525
Bredde	cm	134	134	134	134	150	170	220
Højde	cm	226	226	226	226	200	200	240
Vægt	kg	3000	3000	3000	3200	4800	7000	12000

Power Pack – Kraftstation



Hydraulikolien, der driver hammeren, føres til power pack via en kontrolventil monteret i toppen af hammeren.Ventilen åbner og lukker for olietilførslen og regulerer løft og fald af ramvægten.

For power pack specifikationer, se venligst specifikationstabellen.

Dawson hamre kan let drives af alternative hydrauliske systemer forudsat de er med åbne systemer – dvs. fra:

• Gravemaskiner og rammemaskiner
• Power Packs for hydrauliske vibratorer og andre hydrauliske hamre
• Hydrauliske kraner
