Push-Pull Silent Piler

Dawson Push-Pull Silent Piler

For tryk og træk af spuns

Til montering på en rammemaskine af tilstrækkelig størrelse

Stille, vibrationsfri installation og fjernelse af stålspuns og funderingspæle.

Med 2, 3 eller 4 cylindre.

Op til 200 tons tryk og træk pr. cylinder

Høj produktivitet takket være høj stempelhastighed.

Kan installere fortløbende spunsvægge, spuns i hjørner og spuns som boksprofiler, der fungerer som funderingspæle.

Push-Pull Silent Piler

Push-pull Silent Piler består af en ramme med et antal moduler med hydrauliske underenheder. Modulerne udgøres af kraftige, dobbeltvirkende, dobbelt-ende hydrauliske push-pull cylindre med et klo-arrangement monteret under nederste stempelstang. Et justerbart føringssystem omgiver den øverste stempelstang. Modulerne er boltet til ankerrammer. Hvert modul kan trykke med 200 tons.

Maskinen kan konfigureres med 2, 3 eller 4 moduler.

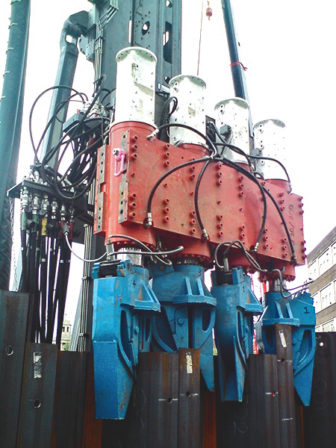

De lyseblå plader på billedskitsen er ankerrammerne, de lysegrå cylindre de hydrauliske moduler (fire styk vist) og de brune arealer pakningsplader, der sikrer nøjagtig afstand mellem modulerne, så de flugter spunscentrene.

Krav til Rammemaskine

Rammemaskinen må være i stand til at overføre mellem 20 og 50 tons down-crowd kraft eller trækkraft til Push-Pull maskinen over hele pæleinstallations-længden. Rammemaskinen må desuden kunne håndtere den aktuelle vægt af Push-Pull maskine og spuns.

Fordel med drejelig mægler på rammemaskine

Rammemaskinens mægler bør kunne drejes i vandret plan. Denne mulighed resulterer i to fordele af væsentlig betydning for installation:

• Operatøren kan positionere mægleren, så han altid har god oversigt med et minimum af maskinflytning.
• Med Push-Pull maskinen konfigureret med 2 moduler kan adskillige spunsprofiler håndteres blot ved drejning af mægleren og justering af drejningen af de individuelle cylindermoduler.

Eksemplerne i de viste skitser angiver den samme 2-modul Push-Pull maskine arbejde med Arcelor AZ18 og PU32 spuns.

Centrene af de to moduler hydrauliske cylindre forbliver de samme, men det justerbare føringssystem er ændret så klo-systemet flugter korrekt med spunsenes flader.

Push-Pull Silent Piler – Fordele



Vibrationsfri og tyst.

Hurtig presning og trækning pga. høj push-pull kraft på op til 200 tons.

Konfigureret til at passe til Z-, U- og H-profiler i grupper på mellem 2 og 6.

Intet behov for reaktionsramme for at starte installationen – ulig konventionel spunspresse.

Hjørnespuns installeres let – uden reaktionsramme.

Standard Z-spuns kan installeres tæt til skel.

Mæglerstyret operation reducerer modstand i spunslåse og medfører nøjagtig installation.

Spuns kan samles i lås – trædes – uden brug af kran.

Spuns kan let fjernes, så området retableres til original tilstand.

Push-Pull maskinen kan konfigureres til installation af funderingspæle med høj bæreevne ved samling af 4, 5 og 6 spuns til en boks.
